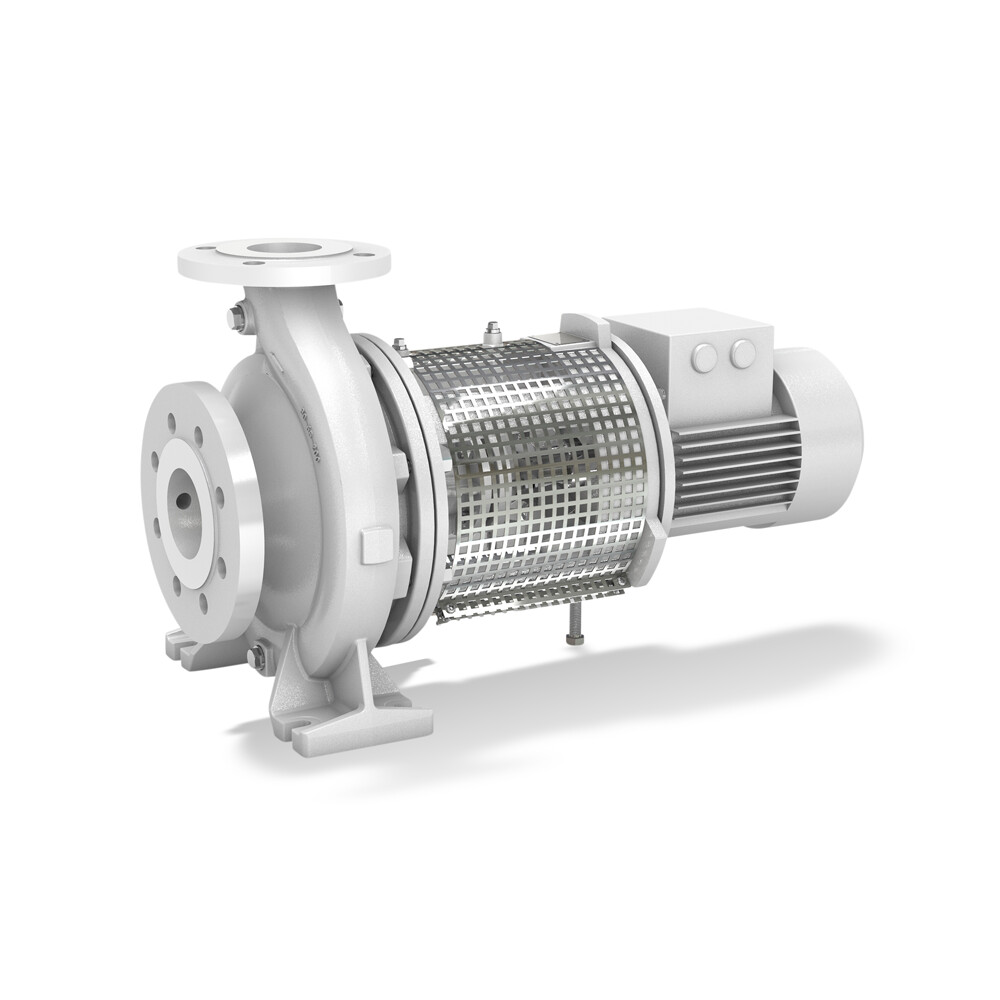

Etabloc SYT
Etabloc SYT
蜗壳泵，卧式安装/立式安装，背抽式设计，单级，性能符合 EN 733 标准，径向剖分式蜗壳，可更换泵体密封环，蜗壳带浇铸泵脚，叶片内弯的闭式径向叶轮，符合 EN 12756 标准的单端面机械密封，石墨滑动轴承由泵送介质润滑，电机外壳中的径向球轴承由润滑脂润滑，带能效等级为 IE4/IE5 的无磁体 KSB SuPremE 电机和 PumpDrive 转速调节系统，可选购 ATEX 型式
主要应用
传热系统
热水循环
选择产品
- 最高扬程
- 99 m
- 最小扬程
- 1 m
- 最高允许的排出侧运行压力
- 16 bar
- 最高允许的介质温度
- 350 °C
优势
实验证实了叶轮（叶片）的流体动力学性能，改善了效率和 NPSHreq
按照运行点车削叶轮名义直径，降低运行成本
由于吸入特性良好，并且在很宽的范围内几乎无汽蚀运行，因此磨损很小、振动很小并且能高度平稳运转
采用多腔外壳密封，尽管运行条件变化不定，仍然能够可靠密封外壳
还可以扩大用于较小输送量的结构尺寸范围
采用背抽式设计，便于拆卸，泵壳可以留在管道中
技术数据
- 组件功能
- 输送
- 入口连接方式
- 法兰
- 驱动方案
- 带 E 驱动装置
- 最高流量
- 337 m3/h
- 最小流量
- 1 m3/h
- 最高扬程
- 99 m
- 最小扬程
- 1 m
- 电源频率
- 50 Hz, 60 Hz
- 行 电压
- 400 V, 460 V
- Paineluokka lähtö
- PN 16
- 最高允许的排出侧运行压力
- 16 bar
- 吸入特性
- 非自吸
- 最高允许的介质温度
- 350 °C
- 最小允许的介质温度
- -30 °C
特性曲线
剖面图
-

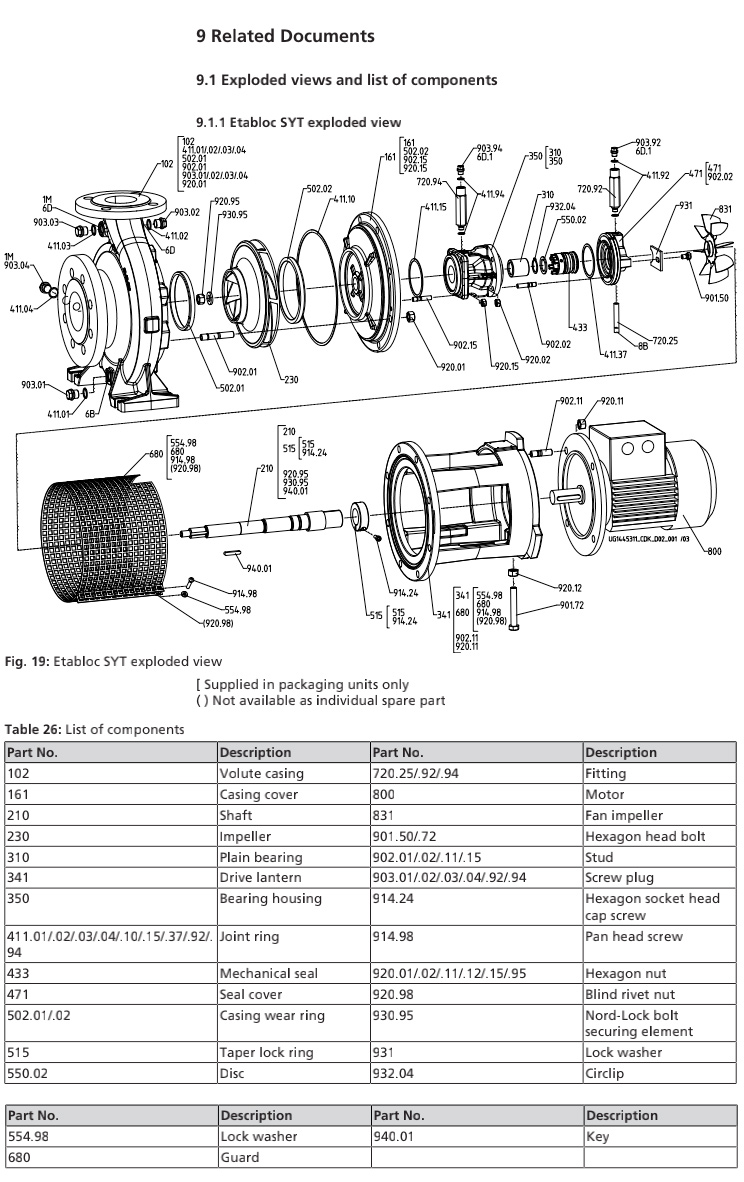

Etabloc SYT/ETBY 分解图
