Etabloc

单级蜗壳泵，性能符合 EN 733 标准，带可更换轴套和泵体密封环，带有电机安装式转速调节系统。带能效等级为 IE4/IE5（依据 IEC TS 60034-30-2:2016 标准）的无磁体同步磁阻电机 KSB SuPremE（例外：尺寸为 0.55 kW/0.75 kW、转速为 1500 rpm 的泵带有永磁体），配合无转子位置编码器的 KSB PumpDrive 2 或 KSB PumpDrive 2 Eco 转速调节系统运行。固定点符合 EN 50347 标准，外壳尺寸符合 DIN V 42673 (07-2011) 标准。可选购 ATEX 型式。

主要应用

输送不会对泵材料产生化学或机械腐蚀的无色或腐蚀性液体

供水设备

冷却回路

泳池设备

选择产品

最高扬程: 160 m

最小扬程: 1 m

最高允许的排出侧运行压力: 16 bar

最高允许的介质温度: 140 °C

优势

实验证实了叶轮（叶片）的流体动力学性能，改善了效率和 NPSHreq

按照运行点车削叶轮名义直径，降低运行成本

由于吸入特性良好，并且在很宽的范围内几乎无汽蚀运行，因此磨损很小、振动很小并且能高度平稳运转

采用多腔外壳密封，尽管运行条件变化不定，仍然能够可靠密封外壳

有大量多种标准材料，可针对输送介质进行最佳适配

还可以扩大用于较小输送量的结构尺寸范围

泵盖与驱动支架之间交接区上的退卸螺丝使得拆卸很容易

技术数据

组件功能: 输送

入口连接方式: 法兰

驱动方案: 带 E 驱动装置

最高流量: 740 m3/h

最小流量: 1 m3/h

最高扬程: 160 m

最小扬程: 1 m

电源频率: 50 Hz, 60 Hz

行电压: 220 V, 230 V, 380 V, 400 V, 415 V, 440 V, 460 V, 480 V, 500 V, 575 V, 660 V, 690 V

液压装置壳体材料: EN-GJL-250/A48 CL 35B,
CUSN10-C-GS/B30 C90700,
GX5CRNIMO19-11-2/A743
GRADE CF-8M, EN-GJS-400-
15/A536 GRADE 60-40-18,
5.1301+KATAPHORESE

Paineluokka lähtö: PN 16, PN 10, CL 150, CL 125

最高允许的排出侧运行压力: 16 bar

吸入特性: 非自吸

最高允许的介质温度: 140 °C

最小允许的介质温度: -30 °C

特性曲线

Etaline ，n = 2900 转速（不调速的泵型号）
下载
Etaline ，n = 1450 转速（不调速的泵型号）
下载
Etaline S，n = 960 转速（不调速的泵型号）
下载
Etaline ，n = 3500 转速（不调速的泵型号）
下载
Etaline ，n = 1160 转速（不调速的泵型号）
下载
Etaline ，n = 960 转速（不调速的泵型号）
下载

剖面图

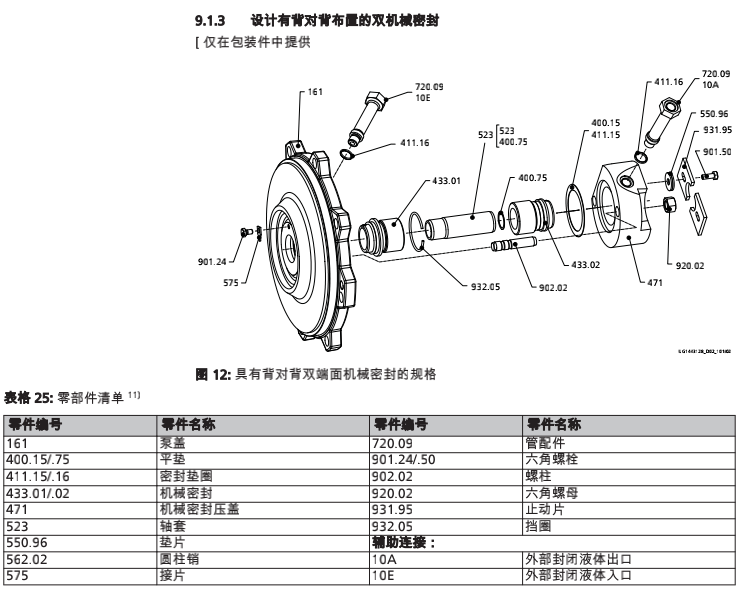

配有背对背布置的双端面机械密封的泵型号
下载

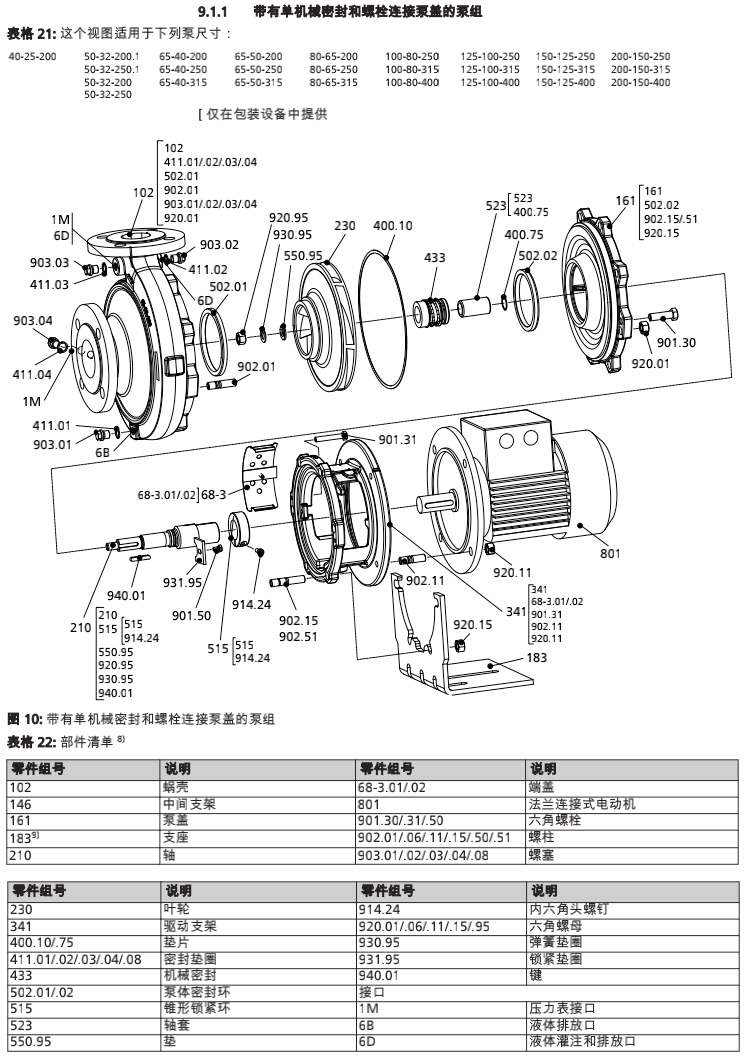

配有单端面机械密封和旋紧式泵盖、没有泵支脚的泵型号
下载

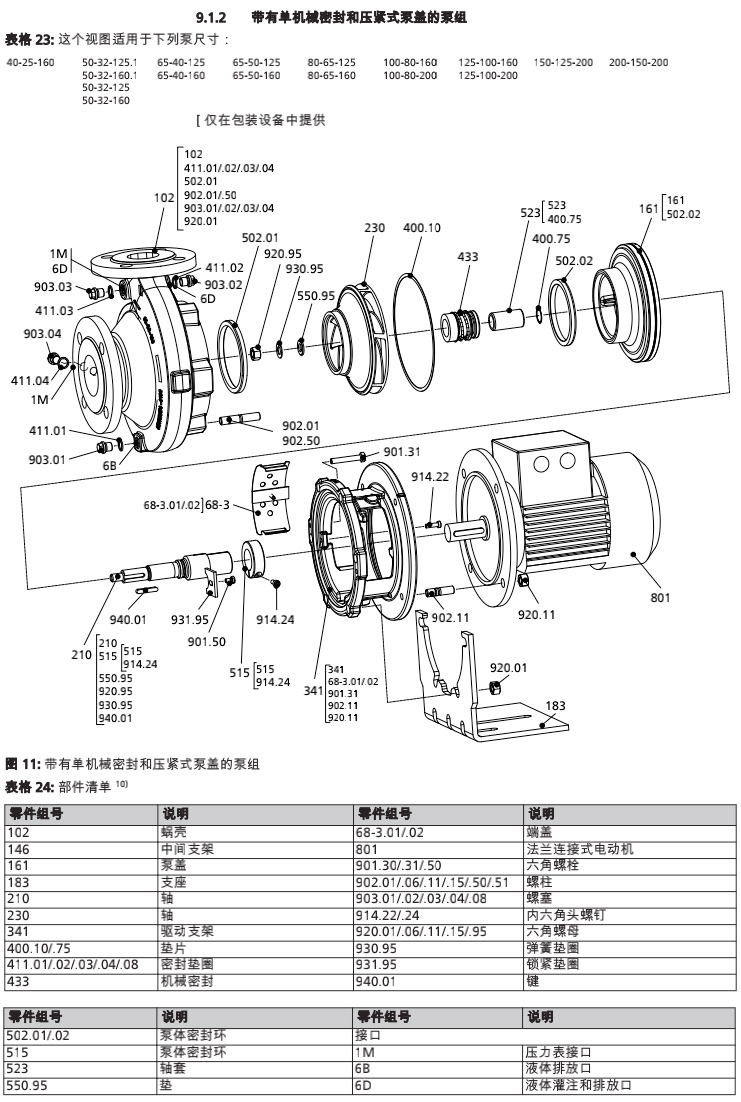

配有单端面机械密封和夹紧式泵盖、没有泵支脚的泵型
下载

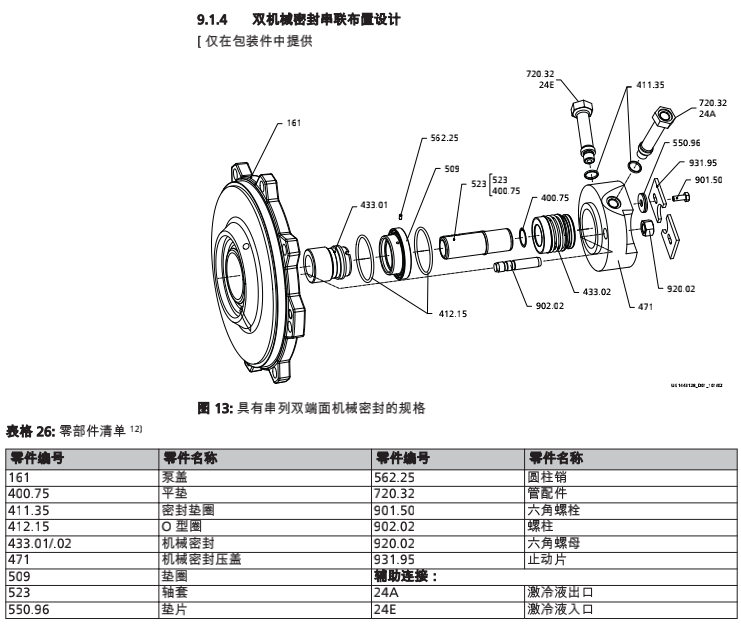

配有串联布置的双端面机械密封的泵型号
下载
