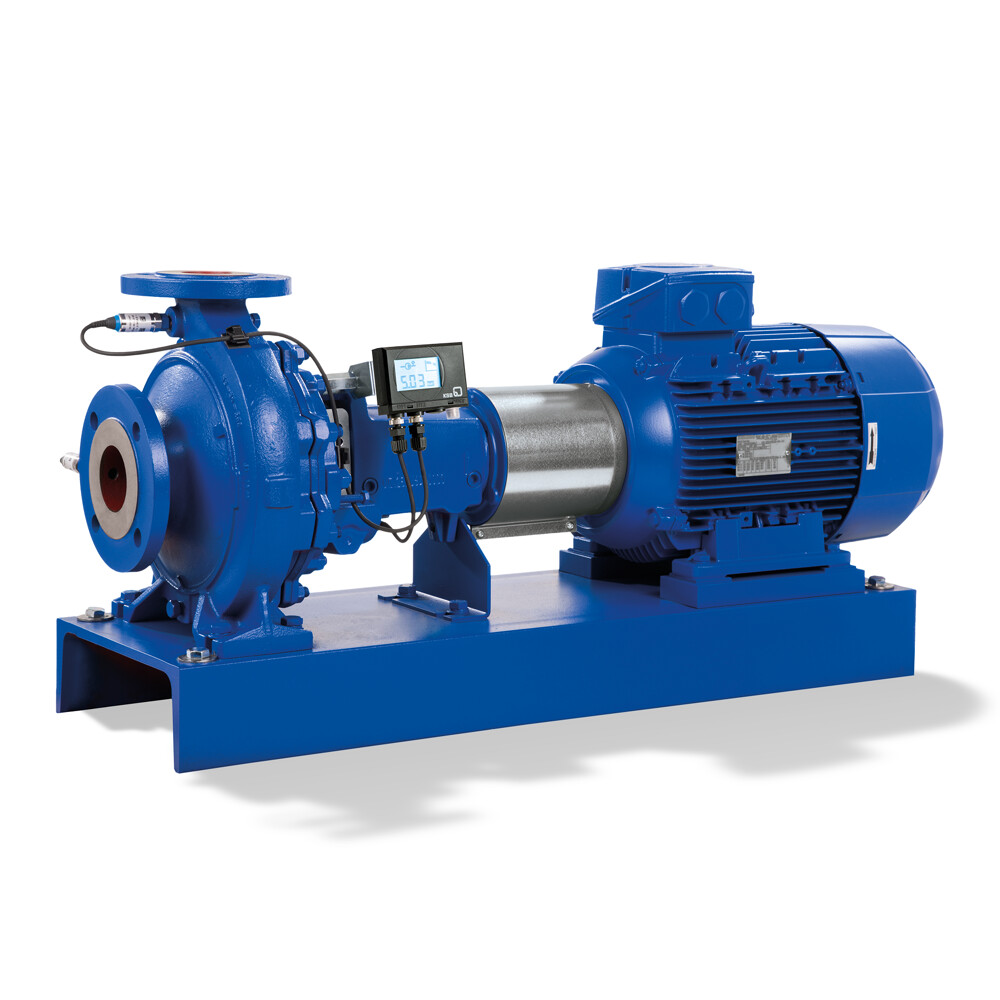

Etanorm
卧式蜗壳泵，单级，额定功率和主要尺寸符合 EN 733 标准，带轴承托架，背抽式设计，带可更换轴套/轴护套和泵体密封环，带电机安装式转速调节系统。带能效等级为 IE4/IE5（依据 IEC TS 60034-30-2:2016 标准）的无磁体同步磁阻电机 KSB SuPremE（例外：尺寸为 0.55 kW/0.75 kW、转速为 1500 rpm 的泵带有永磁体），配合无转子位置编码器的 KSB PumpDrive 2 或 KSB PumpDrive 2 Eco 转速调节系统运行。固定点符合 EN 50347 标准，外壳尺寸符合 DIN V 42673 (07-2011) 标准。可选购 ATEX 型式。
主要应用
输送不会对泵材料产生化学或机械腐蚀的无色或腐蚀性液体
供水设备
冷却回路
泳池设备
灭火设备
灌溉设备
排水设备
供暖设备
空调设备
喷灌设备
选择产品
- 最高扬程
- 160 m
- 最小扬程
- 2 m
- 最高允许的排出侧运行压力
- 16 bar
- 最高允许的介质温度
- 140 °C
优势
实验证实了叶轮（叶片）的流体动力学性能，改善了效率和 NPSHreq
按照运行点车削叶轮名义直径，降低运行成本
由于吸入特性良好，并且在很宽的范围内几乎无汽蚀运行，因此磨损很小、振动很小并且能高度平稳运转
有大量多种标准材料，可针对输送介质进行最佳适配
通过出厂预设参数，PumpDrive 可与泵和电机完美匹配
安装于电机上的转速调节系统（最高 45 kW）可节省空间
结合 PumpMeter，使泵的运行完全透明
在 25 % 额定功率条件下，扭矩-转速二次曲线上的电机转化率 > 额定转化率的 95 %。
没有使用任何基于稀土元素（例如 NdFeB）的磁体，因此可持续且环保。
技术数据
- 组件功能
- 输送
- 入口连接方式
- 法兰
- 驱动方案
- 带 E 驱动装置, 内燃机
- 最高流量
- 1368 m3/h
- 最小流量
- 1.5 m3/h
- 最高扬程
- 160 m
- 最小扬程
- 2 m
- 电源频率
- 50 Hz, 60 Hz
- 行 电压
- 400 V, 460 V, 220 V, 230 V, 240 V, 380 V, 415 V, 500 V, 575 V, 660 V, 690 V
- 液压装置壳体材料
- EN-GJL-250/A48 CL 35B,
CUSN10-C-GS/B30 C90700,
GX5CRNIMO19-11-2/A743
GRADE CF-8M, EN-GJS-400
-15/A536 GRADE 60-40-18
- Paineluokka lähtö
- PN 16, PN 10, CL 150, CL 125
- 最高允许的排出侧运行压力
- 16 bar
- 吸入特性
- 非自吸
- 最高允许的介质温度
- 140 °C
- 最小允许的介质温度
- -30 °C
特性曲线
剖面图
