Etanorm SYT
Etanorm SYT

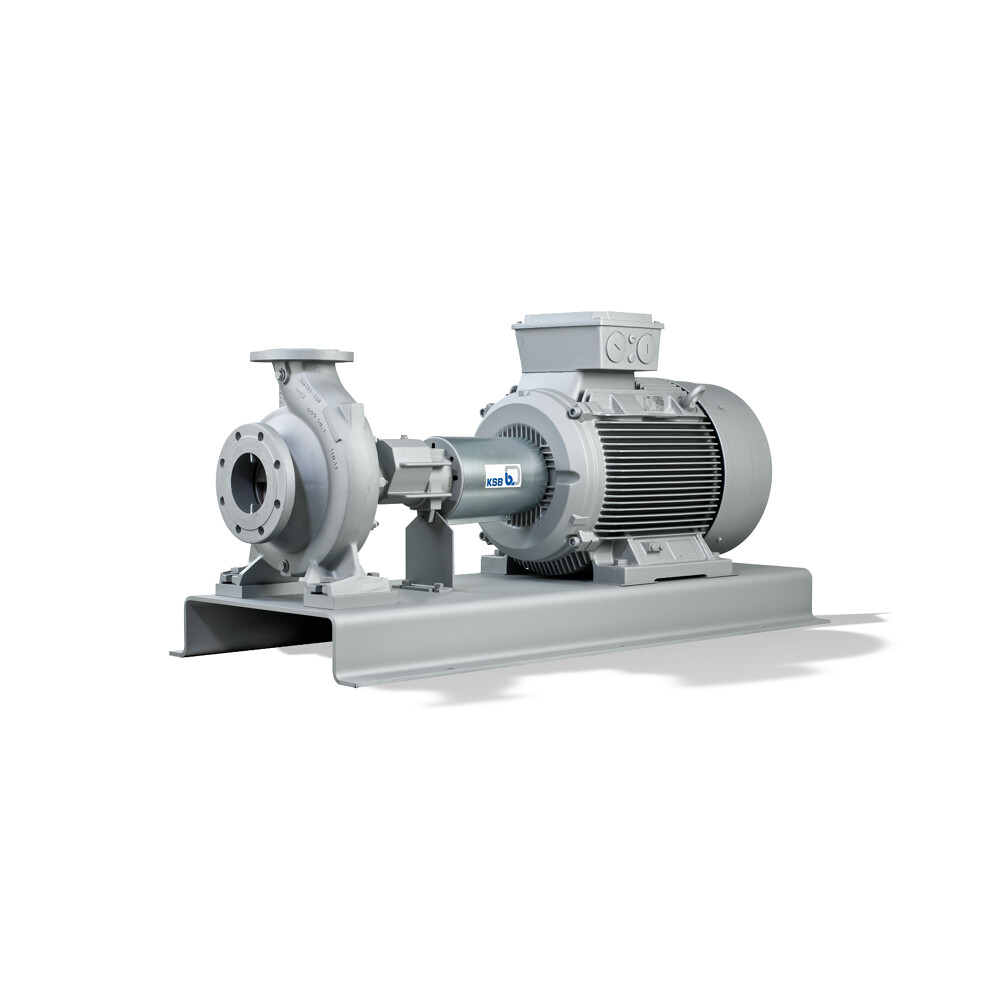

蜗壳泵，卧式安装，背抽式设计，单级，性能和尺寸符合 EN 733 标准，径向剖分式蜗壳，蜗壳带浇铸泵脚，可更换泵体密封环，带扭曲叶片的封闭式径向叶轮，符合 EN 12756 标准的单端面机械密封，符合 EN 12756 标准的双端面机械密封，驱动侧轴承：滚动轴承，泵侧轴承：滑动轴承，带能效等级为 IE4/IE5 的无磁体 KSB SuPremE 电机（例外：尺寸为 0.55 kW/0.75 kW、转速为 1500 rpm 的电机带有永磁体）和 PumpDrive 转速调节系统，可选购 ATEX 型式
主要应用
传热系统
热水循环
选择产品
- 最高扬程
- 102 m
- 最小扬程
- 2 m
- 最高允许的排出侧运行压力
- 16 bar
- 最高允许的介质温度
- 350 °C
优势
实验证实了叶轮（叶片）的流体动力学性能，改善了效率和 NPSHreq
按照运行点车削叶轮名义直径，降低运行成本
由于吸入特性良好，并且在很宽的范围内几乎无汽蚀运行，因此磨损很小、振动很小并且能高度平稳运转
采用多腔外壳密封，尽管运行条件变化不定，仍然能够可靠密封外壳
还可以扩大用于较小输送量的结构尺寸范围
采用背抽式设计，便于拆卸，泵壳可以留在管道中
泵盖与轴承托架之间接口上的紧定螺钉使得拆卸很容易
通过高效排气轮廓 VenJet ® 实现最佳排气
串联布置的双端面机械密封确保了极高的运行安全性
由输送介质润滑的防堵塞石墨滑动轴承或 SIC/SIC 轴承非常耐用
技术数据
- 组件功能
- 输送
- 入口连接方式
- 法兰
- 驱动方案
- 带 E 驱动装置
- 最高流量
- 754 m3/h
- 最小流量
- 1.5 m3/h
- 最高扬程
- 102 m
- 最小扬程
- 2 m
- 电源频率
- 50 Hz, 60 Hz
- 行 电压
- 400 V, 460 V
- 液压装置壳体材料
- EN-GJS-400-15/A536 GRADE
60-40-18
- Paineluokka lähtö
- PN 16
- 最高允许的排出侧运行压力
- 16 bar
- 吸入特性
- 非自吸
- 最高允许的介质温度
- 350 °C
- 最小允许的介质温度
- -30 °C
特性曲线

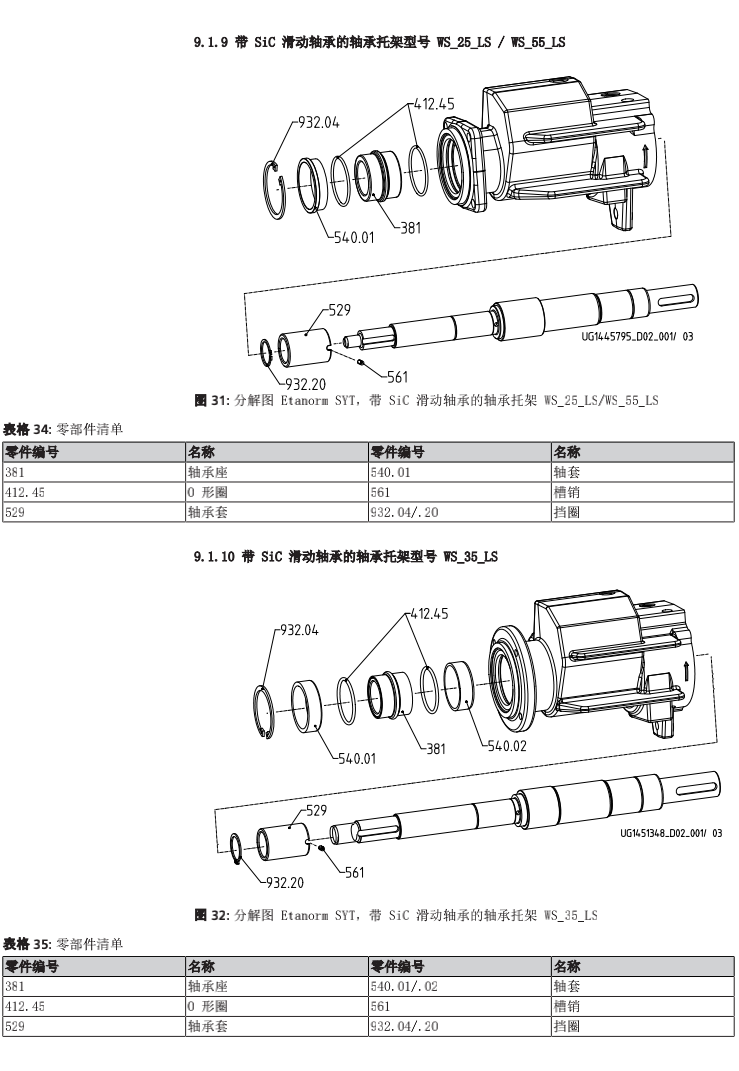

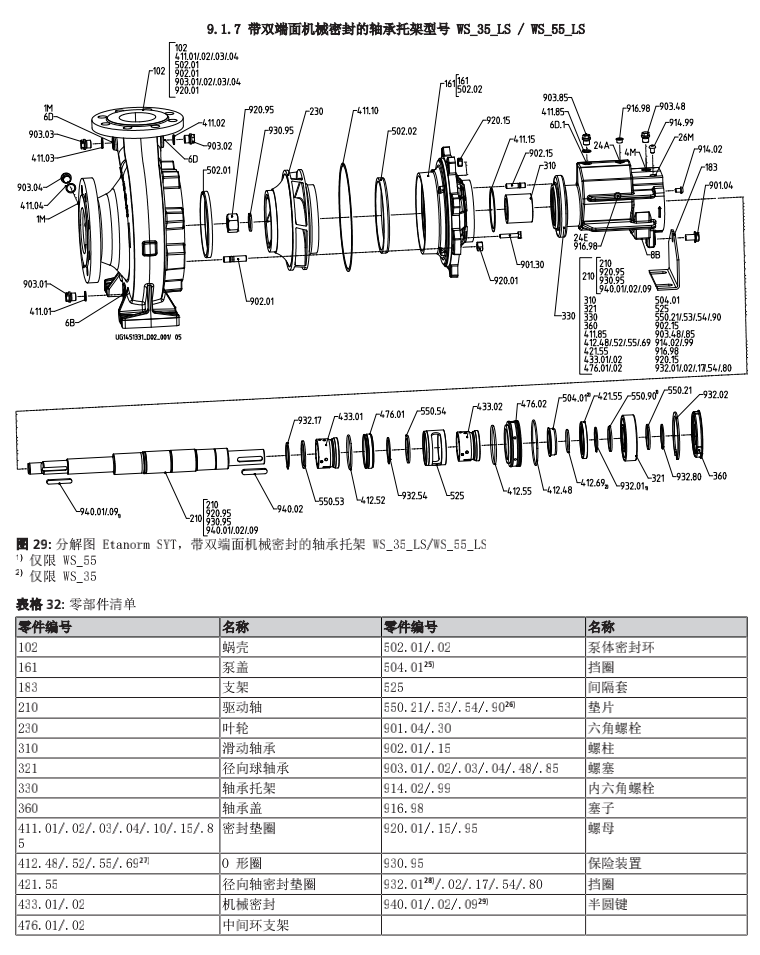

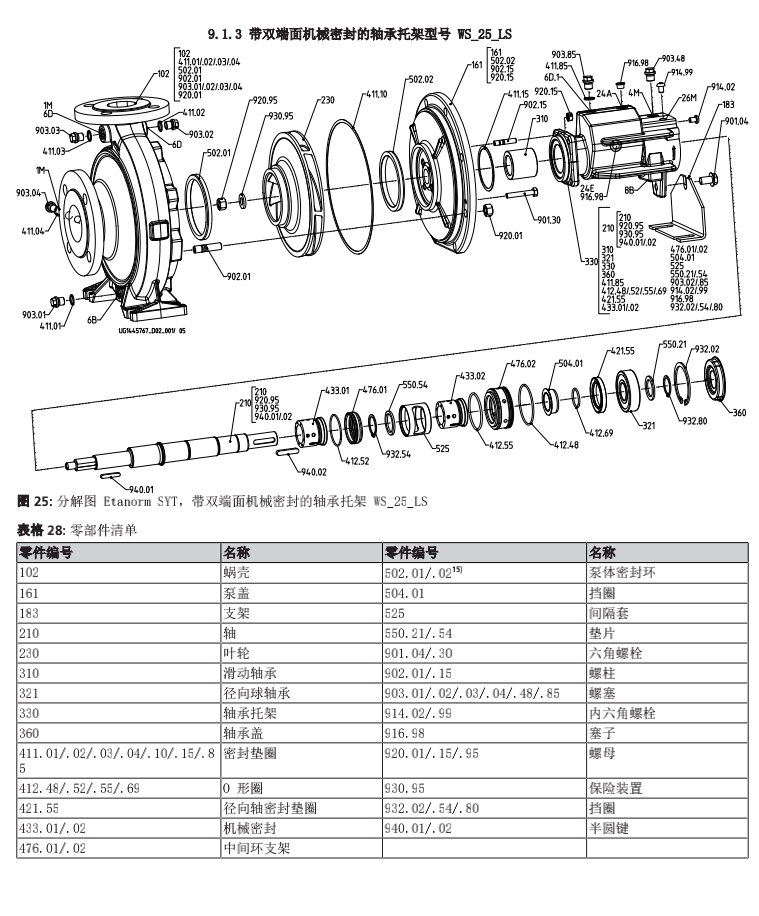

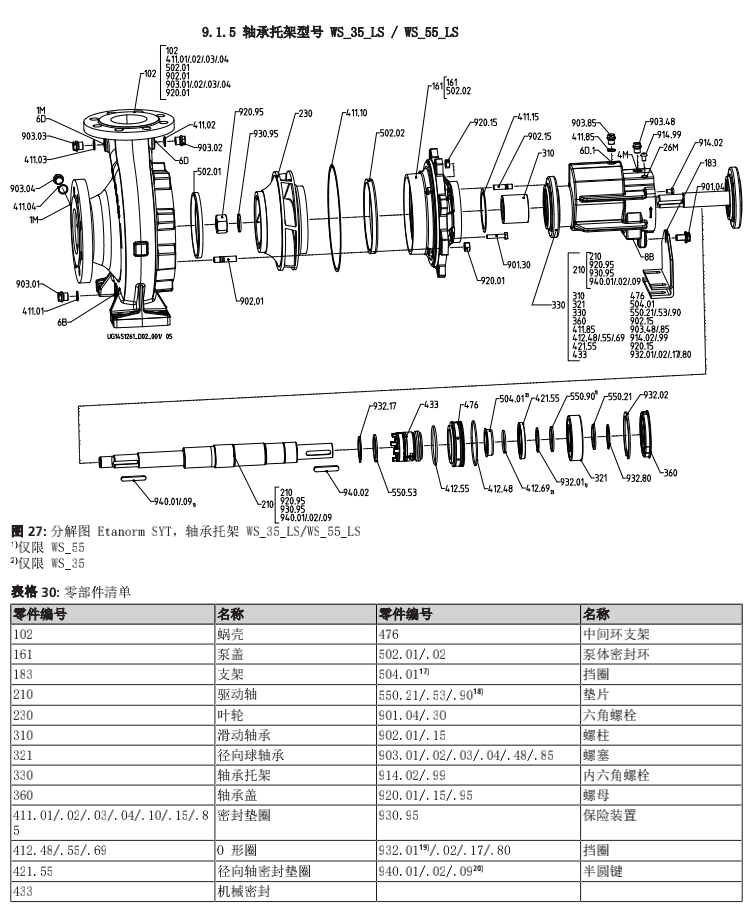

剖面图
